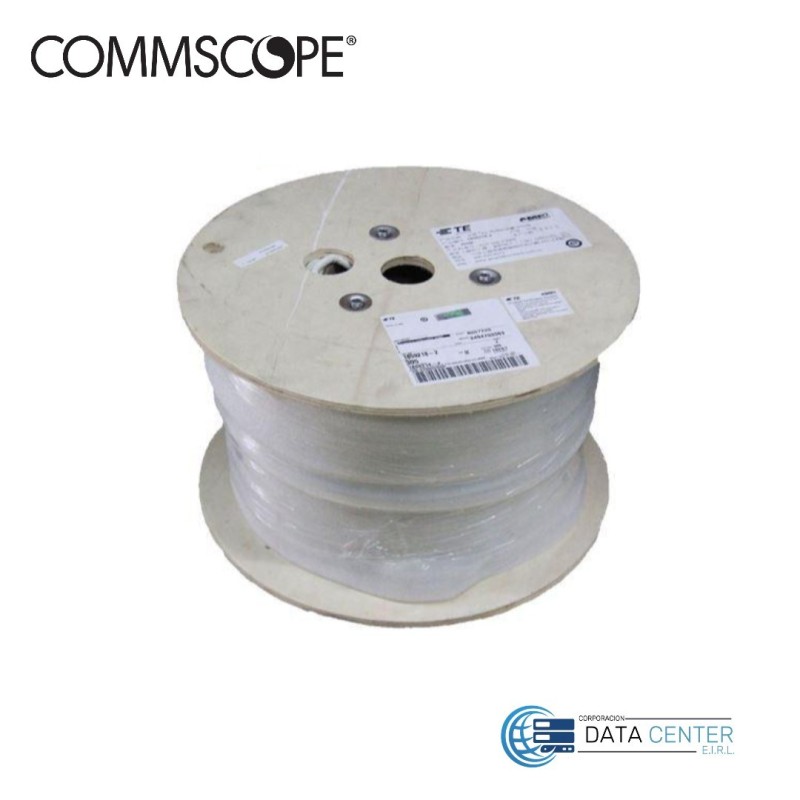

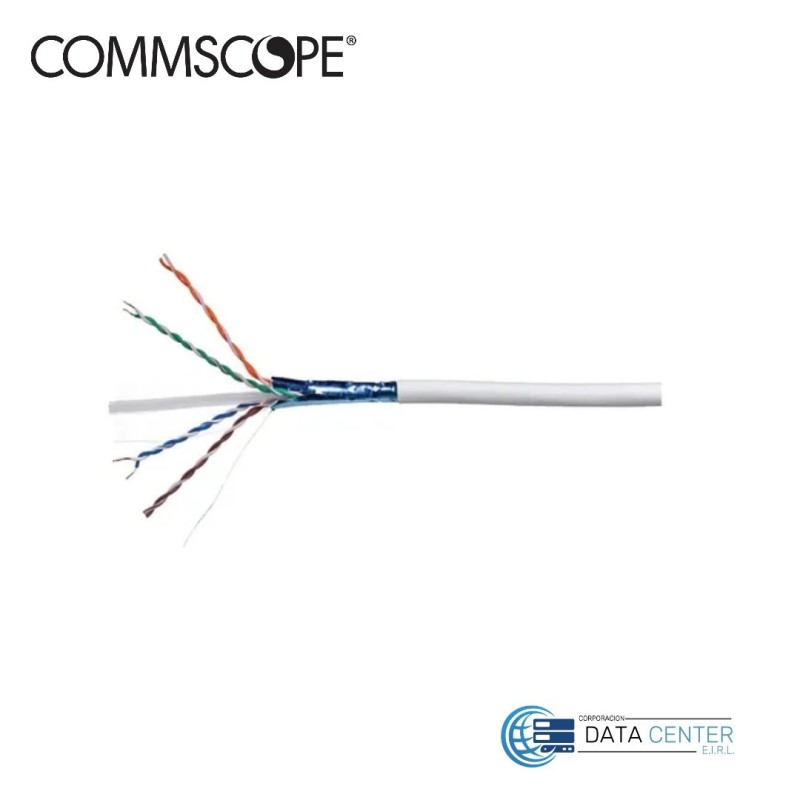

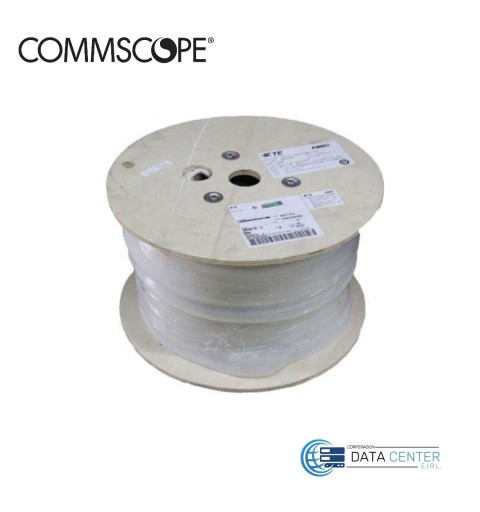

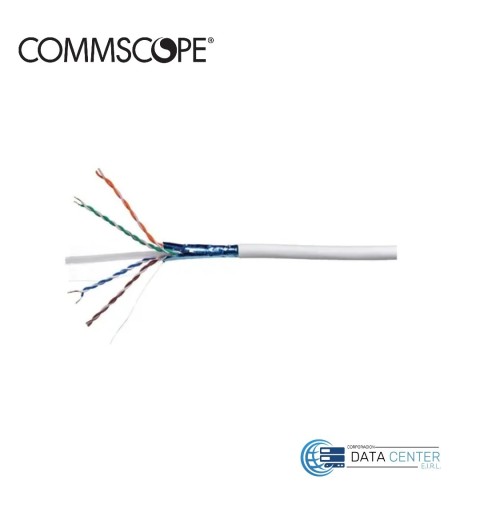

Cable de red F/UTP categoría 6A LSZH-1 23awg blanco rollo de 305m 884019708/10 COMMSCOPE

Clasificación del producto

Disponibilidad regional América Latina

portafolio NETCONNECT®​

tipo de producto Cable de par trenzado

Especificaciones generales

Número de producto CS44Z1

Categoría ANSI/TIA 6A

Tipo de componente del cable Horizontal

Tipo de cable F/UTP (blindado)

Tipo de conductor, sencillos Sólido

Conductores, cantidad 8

Tipo de cable de drenaje Sólido

Color de la chaqueta Blanco

Pares, cantidad 4

Tipo de separador Aislador

Normas de transmisión ABNT/NBR 14703 | ANSI/TIA-568.2-D | Anatel | ISO/IEC 11801 Clase EA

Dimensiones

Longitud del cable 304,8 m | 1000 pies

Diámetro sobre conductor aislado 1,140 mm | 0,0449 pulgadas

Diámetro sobre la cubierta, nominal 7,188 mm | 0,283 pulgadas

Calibre de conductor, sencillos calibre 23

Calibre del cable de drenaje 26 AWG

Dibujo de sección transversal

Haga clic en la imagen para ampliarla.

especificaciones electricas

Impedancia característica 100 ohm

Tolerancia de impedancia característica ±15 ohm

Resistencia de CC, máxima 7,8 ohmios/100 m | 2,377 ohmios/100 pies

Desfase de retardo, máximo 45 ns

Rigidez dieléctrica, mínima 1500 V CA | 2500 V CC

Capacitancia mutua a frecuencia 5,6 nF/100 m a 500 MHz

Velocidad nominal de propagación (VPN) 69 %

Voltaje de funcionamiento, máximo 80 voltios

Alimentación remota Cumple totalmente con las recomendaciones establecidas por IEEE 802.3bt (Tipo 4)

para la entrega segura de energía a través de un cable LAN cuando se instala de acuerdo con ISO/IEC 14763-2, CENELEC EN 50174-1, CENELEC EN 50174-2 o TIA TSB-184-A

Clase de segregación C

Especificaciones de material

Material conductor Cobre desnudo

Material de aislamiento Poliolefina

Material de la chaqueta Lámparas de baja emisión de humo y sin halógenos (LSZH)

Material de protección (cinta) Aluminio/Poliéster

Especificaciones mecánicas

Tensión de tracción, máxima 11,34 kg | 25 libras

Especificaciones ambientales

Temperatura de instalación De 0 °C a +60 °C (+32 °F a +140 °F)

Temperatura de funcionamiento -20 °C a +60 °C (-4 °F a +140 °F)

Método de prueba de gas ácido IEC 60754-2

Cable CPR EN50575 con clasificación de resistencia al fuego EuroClass Sin evaluar

Espacio ambiental Lámparas de baja emisión de humo y sin halógenos (LSZH)

Método de prueba de llama ABNT/NBR 14705 | CEI 60332-1

Método de prueba de humo IEC 61034-2
